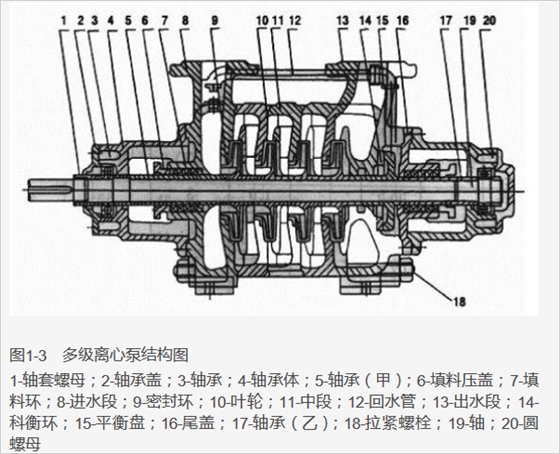

      多級離心泵的拆裝步驟(文字版)教程

      2018年01月09日10:28 多級離心泵

      聲明:該拆卸教程為多級離心泵拆裝教程,來源于《泵與風機實訓指導》,華東風機小編深感對大家很有用處,所以,從上面摘抄下來,分享給大家。

      免責聲明:版權歸原作者所有,如果有不妥之處,請聯系華東風機進行刪除,謝謝合作!

      (一)拆卸前準備
      拆卸前要先仔細檢查設備,根據設備要求和具體情況把需要的工具放在指定的油盤中準備好。單獨準備另一個油盤用來放較小的零件,如螺母等,注意不要把零件放在裝工具的油盤里。
      (二)拆卸過程

      其一部分:整體拆卸
      1、用固定扳手將出水端法蘭螺絲擰下,卸下短管,將螺母與螺桿套好后放在準備好的零件油盤中。羅茨泵
      2、用同上的方法拆卸進水端的法蘭螺絲,清理法蘭上的墊子,可以用涯子輕輕敲打,再用鋸條清理十凈。
      3、用固定扳手將聯軸器的螺絲卸下,螺絲與螺母套在一起放進油盤(螺桿上有4個膠圈,1個鐵圈,1價簧墊),拆卸時不得野蠻拆卸,以避免對聯軸器造成損害
      4、用固定扳手拆除水泵地腳螺絲,并將螺母與固定臺上的全屬墊片一起放入零件油盤中,將水泵抬出來倒置放水,然后把水泵抬到工作臺上。建議抬泵前先將平衡管拆下,以免抬的過程中將平衡管損壞。



      其二部分:水泵的解體(所有拆下的部件要按順序依次放置)
      1、用扳手將聯軸器的固定螺絲擰下,再用三角拉力器將聯軸器拉出,將聯軸器的鍵取下來放入零件油盤中,將聯軸器取下來放在木板上。
      2、用固定扳手將進/出水端的軸承端蓋拆下,把螺桿放入油盤中,將軸承端蓋放在木板上。
      3、把聯軸器臨時裝上,以防止擰下壓緊螺母的時候軸和螺母一起轉動,用兩種專用固定扳手將進水端與出水端的壓緊螺母拆下(進水端順時針,出水端谫時針方向),把拆下的壓緊螺母放入油盤中,再 把聯軸器卸下。
      4、用扳手將軸承座的螺絲卸下,再用平行拉力器將軸承座拉下來,按照順序放在木板上,將拆下的螺母放在零件油盤中。禁止用力過猛,以免設備損壞。
      5、將進水端與出水端的擋水環取下放入零件油盤中。
      6、用扳手擰下填料壓蓋的螺絲放入油盤中,將進水端與出水端的填料壓蓋取下,并按照順序放在木板上。
      7、用鐵鉤將進水端與出水端的填料掏十凈,將進水端的水封環掏出放入油盤中。羅茨泵

      8、將工具油盤中的螺絲擰在平衡室端蓋上,用平行拉力器將平衡室端蓋拉下來放在木板上,并將用到的螺絲卸下來放在工具油盤中。
      9、臨時裝上聯軸器,用專用扳手將壓緊軸套拆下,放入油盤中。
      10、將軸向外輕輕拽一下,取下平衡盤按順序放在木板上。
      11、用扳手卸下拉緊螺栓并將螺母套好,放在木板上。
      12、按順序依次取下出水段、葉輪、鍵、中段..“按順序放在木板上,鍵放入零件油盤中。
      13、最后從進水段取下軸,將定位軸套從軸上取下放入油盤中,將軸放在鐵架的V型鐵上,進水段放在木板上。
      (三)檢查清理和安裝前準備
      1、將所有拆卸下來的零件進行檢查,看是否缺少、是否有損壞或裂縫,有損壞的要進行修復,缺少和不能繼續使用的零部件必須更換,且要保證零件的型號與原來的型號一致,可以和其他零件配合使用。
      2、將拆下來的所有零件進行滔洗,用抹布擦十凈,有銹蝕的用鋸條或砂紙去除。
      3、水泵在安裝之前需要用特制的紙做墊子。首先用粉筆涂在中段的邊緣上,將裁剪好的紙塊放在上面用力壓,使粉筆灰的比記留在紙上,注意保證紙不要發生移動。按照紙上的形狀按先內后外的順序進
      行裁剪,剪好后要放在中段另一面進行檢查,以剛好放進去為合格,否則要進行修剪或者車剪。用同樣的方法做4個中段的墊子。
      4、再誦過測量平衡室端蓋直徑做1個平衡室端蓋的墊子,測量軸承端蓋直徑做2個軸承端蓋的墊子,并將3個墊子打孔。
      5、此外還要用石棉紙做4個法蘭接囗用的墊子,做時要留一個尾巴,為了安裝的時候調整位置。
      (四)泵體安裝(立式裝法)
      1、將進水段放在三角架上,通過墊東西來調整至水平。
      2、將定位軸套從軸的出水一端套進去,反向擰緊,軸套端面與軸上螺紋的終端對齊。
      3、將裝有定位軸套的軸放入進水段,軸底部用木塊墊好,注意保證整個安裝過程中軸是豎直的。
      4、裝鍵,安裝其一級葉輪,調整墊軸木塊高度使葉輪蓋板與中段的面在同一平面上,然后在進水段上安放已經1子的墊子,必要時墊子可用涂黃油的方法定位,再把中段裝好。按照此方法裝好其他鍵、葉輪、中間段.羅茨泵

      5、裝出水段,在最后一級中段放好墊子,將出水段裝上。
      6、為了防止軸下滑,將平衡盤臨時裝上。注意不要擰得太緊。
      7、將拉緊螺栓裝好
      8、把水泵放在工作臺上,抬起來墩一下,注意要輕,使水泵四腳平衡,然后把拉緊螺母擰緊(出水端部分)。
      9、將壓緊軸套裝上,可用聯軸器固定軸防止轉動。
      10、將平衡室端蓋加墊子后裝上。
      11、裝出水端填料壓蓋,不要用螺絲擰緊。
      12、將出水端的擋水環裝在軸套上。
      13、裝出水端軸承座(承),注意方向,油孔要朝上,滴水孔
      朝下。
      14、用專用扳手裝出水端壓緊螺母,臨時裝上聯軸器以防止擰緊時軸轉動。
      15裝出水端軸承端蓋,加墊子(進水端部分)。
      15、裝出水端軸承端蓋,加墊子(進水端部分)。
      16、裝進水端水封環。羅茨泵

      17、將填料壓蓋裝上,不要用螺絲擰緊。
      18、裝進水端擋水環。
      19、裝進水端軸承座(承),注意方向,油孔要朝上,滴水孔朝下。
      20、用專用扳手裝進水端壓緊螺母,臨時裝上聯軸器防止軸轉動,然后把聯軸器卸下來。
      21、裝進水端軸承端蓋,加墊子。
      22、先把鍵裝好,再把聯軸器裝上,若裝不進去,不要用涯子等敲擊,要卸下來檢查接觸面是否光滑或發生變形,若有,要修整后再次裝上,必要時用銅棒輕輕敲打適當位置,裝到位后將固定螺絲擰緊。
      23、裝填料
      首先填料的長度要根據軸套周長截取合適,以免短了漏氣、長了影響安裝,填料接頭要斜切45°,裝時用起子從一頭開始逐漸往里塞,且接頭要恰好吻合,兩條填料接囗錯開90°或180°。注意現在不要裝
      的太多,以免太多太緊影響聯軸器找中心。

      華東風機專業生產羅茨鼓風機,同時也可生產多級離心鼓風機,如果您有此方面的需求,可以聯系我們的官方客服熱線4008-797-786
