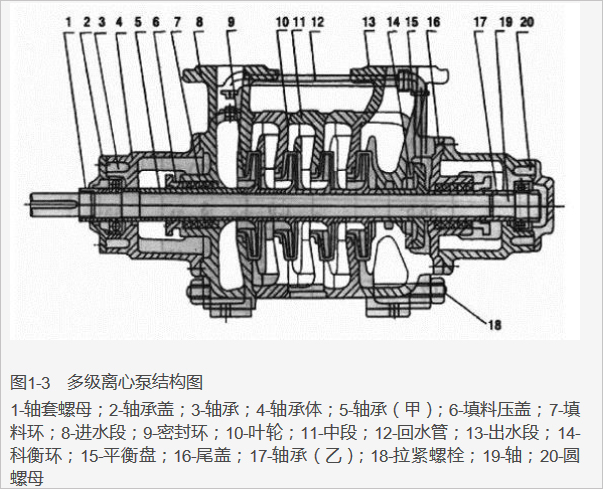

聲明：該拆卸教程為多級離心泵拆裝教程，來源于《泵與風機實訓指導》，華東風機小編深感對大家很有用處，所以，從上面摘抄下來，分享給大家。

免責聲明：版權歸原作者所有，如果有不妥之處，請聯系華東風機進行刪除，謝謝合作！

（一）拆卸前準備
拆卸前要先仔細檢查設備，根據設備要求和具體情況把需要的工具放在指定的油盤中準備好。單獨準備另一個油盤用來放較小的零件，如螺母等，注意不要把零件放在裝工具的油盤里。
（二）拆卸過程

其一部分：整體拆卸
1、用固定扳手將出水端法蘭螺絲擰下，卸下短管，將螺母與螺桿套好后放在準備好的零件油盤中。羅茨泵
2、用同上的方法拆卸進水端的法蘭螺絲，清理法蘭上的墊子，可以用涯子輕輕敲打，再用鋸條清理十凈。
3、用固定扳手將聯軸器的螺絲卸下，螺絲與螺母套在一起放進油盤（螺桿上有4個膠圈，1個鐵圈，1價簧墊），拆卸時不得野蠻拆卸，以避免對聯軸器造成損害
4、用固定扳手拆除水泵地腳螺絲，并將螺母與固定臺上的全屬墊片一起放入零件油盤中，將水泵抬出來倒置放水，然后把水泵抬到工作臺上。建議抬泵前先將平衡管拆下，以免抬的過程中將平衡管損壞。

其二部分：水泵的解體（所有拆下的部件要按順序依次放置）
1、用扳手將聯軸器的固定螺絲擰下，再用三角拉力器將聯軸器拉出，將聯軸器的鍵取下來放入零件油盤中，將聯軸器取下來放在木板上。
2、用固定扳手將進/出水端的軸承端蓋拆下，把螺桿放入油盤中，將軸承端蓋放在木板上。
3、把聯軸器臨時裝上，以防止擰下壓緊螺母的時候軸和螺母一起轉動，用兩種專用固定扳手將進水端與出水端的壓緊螺母拆下（進水端順時針，出水端谫時針方向），把拆下的壓緊螺母放入油盤中，再 把聯軸器卸下。
4、用扳手將軸承座的螺絲卸下，再用平行拉力器將軸承座拉下來，按照順序放在木板上，將拆下的螺母放在零件油盤中。禁止用力過猛，以免設備損壞。
5、將進水端與出水端的擋水環取下放入零件油盤中。
6、用扳手擰下填料壓蓋的螺絲放入油盤中，將進水端與出水端的填料壓蓋取下，并按照順序放在木板上。
7、用鐵鉤將進水端與出水端的填料掏十凈，將進水端的水封環掏出放入油盤中。羅茨泵

8、將工具油盤中的螺絲擰在平衡室端蓋上，用平行拉力器將平衡室端蓋拉下來放在木板上，并將用到的螺絲卸下來放在工具油盤中。
9、臨時裝上聯軸器，用專用扳手將壓緊軸套拆下，放入油盤中。
10、將軸向外輕輕拽一下，取下平衡盤按順序放在木板上。
11、用扳手卸下拉緊螺栓并將螺母套好，放在木板上。
12、按順序依次取下出水段、葉輪、鍵、中段．．“按順序放在木板上，鍵放入零件油盤中。
13、最后從進水段取下軸，將定位軸套從軸上取下放入油盤中，將軸放在鐵架的V型鐵上，進水段放在木板上。
（三）檢查清理和安裝前準備
1、將所有拆卸下來的零件進行檢查，看是否缺少、是否有損壞或裂縫，有損壞的要進行修復，缺少和不能繼續使用的零部件必須更換，且要保證零件的型號與原來的型號一致，可以和其他零件配合使用。
2、將拆下來的所有零件進行滔洗，用抹布擦十凈，有銹蝕的用鋸條或砂紙去除。
3、水泵在安裝之前需要用特制的紙做墊子。首先用粉筆涂在中段的邊緣上，將裁剪好的紙塊放在上面用力壓，使粉筆灰的比記留在紙上，注意保證紙不要發生移動。按照紙上的形狀按先內后外的順序進
行裁剪，剪好后要放在中段另一面進行檢查，以剛好放進去為合格，否則要進行修剪或者車剪。用同樣的方法做4個中段的墊子。
4、再誦過測量平衡室端蓋直徑做1個平衡室端蓋的墊子，測量軸承端蓋直徑做2個軸承端蓋的墊子，并將3個墊子打孔。
5、此外還要用石棉紙做4個法蘭接囗用的墊子，做時要留一個尾巴，為了安裝的時候調整位置。
（四）泵體安裝（立式裝法）
1、將進水段放在三角架上，通過墊東西來調整至水平。
2、將定位軸套從軸的出水一端套進去，反向擰緊，軸套端面與軸上螺紋的終端對齊。
3、將裝有定位軸套的軸放入進水段，軸底部用木塊墊好，注意保證整個安裝過程中軸是豎直的。
4、裝鍵，安裝其一級葉輪，調整墊軸木塊高度使葉輪蓋板與中段的面在同一平面上，然后在進水段上安放已經1子的墊子，必要時墊子可用涂黃油的方法定位，再把中段裝好。按照此方法裝好其他鍵、葉輪、中間段．羅茨泵

5、裝出水段，在最后一級中段放好墊子，將出水段裝上。
6、為了防止軸下滑，將平衡盤臨時裝上。注意不要擰得太緊。
7、將拉緊螺栓裝好
8、把水泵放在工作臺上，抬起來墩一下，注意要輕，使水泵四腳平衡，然后把拉緊螺母擰緊（出水端部分）。
9、將壓緊軸套裝上，可用聯軸器固定軸防止轉動。
10、將平衡室端蓋加墊子后裝上。
11、裝出水端填料壓蓋，不要用螺絲擰緊。
12、將出水端的擋水環裝在軸套上。
13、裝出水端軸承座（承），注意方向，油孔要朝上，滴水孔
朝下。
14、用專用扳手裝出水端壓緊螺母，臨時裝上聯軸器以防止擰緊時軸轉動。
15裝出水端軸承端蓋，加墊子（進水端部分）。
15、裝出水端軸承端蓋，加墊子（進水端部分）。
16、裝進水端水封環。羅茨泵

17、將填料壓蓋裝上，不要用螺絲擰緊。
18、裝進水端擋水環。
19、裝進水端軸承座（承），注意方向，油孔要朝上，滴水孔朝下。
20、用專用扳手裝進水端壓緊螺母，臨時裝上聯軸器防止軸轉動，然后把聯軸器卸下來。
21、裝進水端軸承端蓋，加墊子。
22、先把鍵裝好，再把聯軸器裝上，若裝不進去，不要用涯子等敲擊，要卸下來檢查接觸面是否光滑或發生變形，若有，要修整后再次裝上，必要時用銅棒輕輕敲打適當位置，裝到位后將固定螺絲擰緊。
23、裝填料
首先填料的長度要根據軸套周長截取合適，以免短了漏氣、長了影響安裝，填料接頭要斜切45°，裝時用起子從一頭開始逐漸往里塞，且接頭要恰好吻合，兩條填料接囗錯開90°或180°。注意現在不要裝
的太多，以免太多太緊影響聯軸器找中心。
