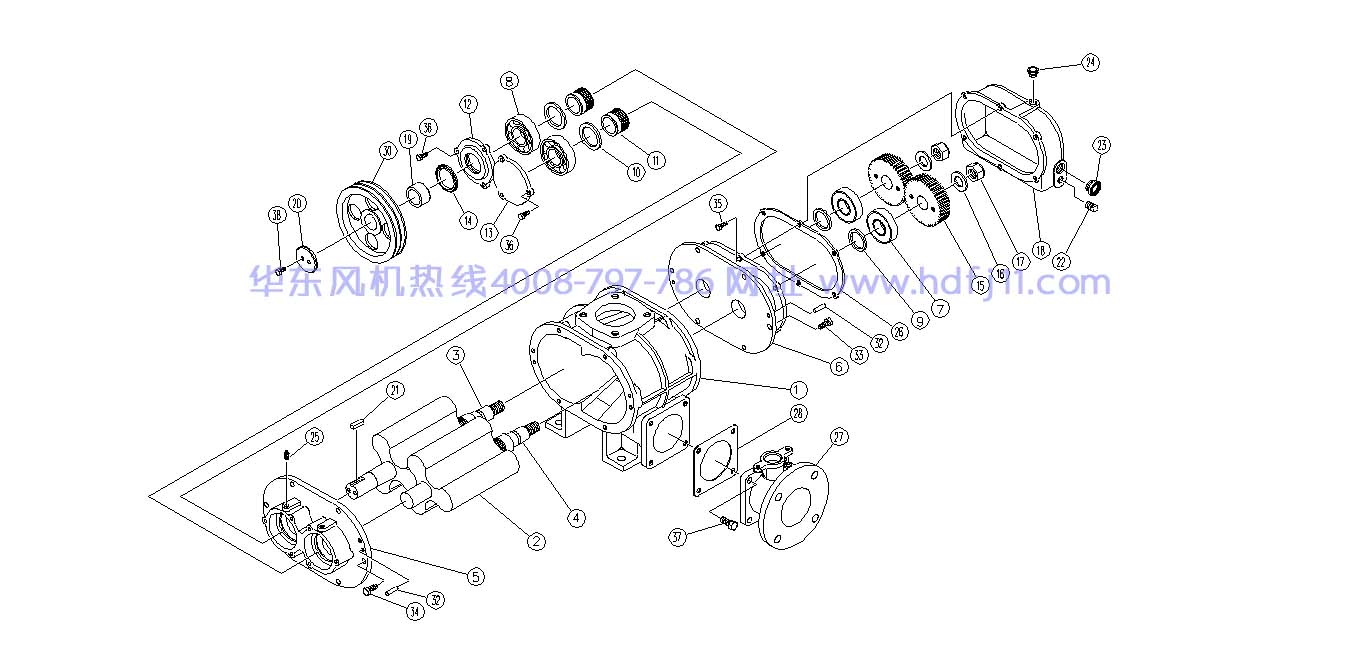

羅茨風機解剖圖前面的文章中我們?cè)羞^(guò)分享，隨著華東小編資料的不斷健全完善，整理出來更多羅茨風機的解剖圖，下面先上一張?jiān)O(shè)計解剖圖：

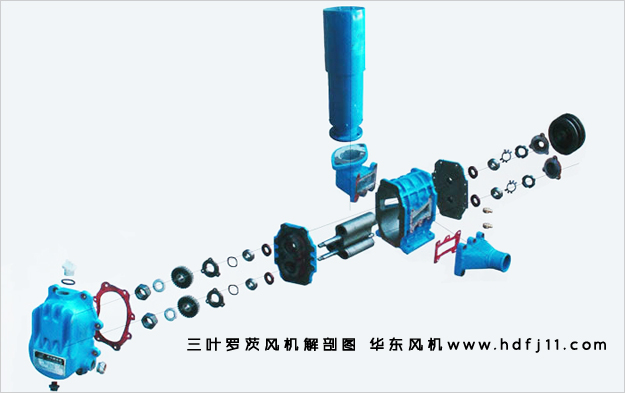

該圖片為縮小后的小圖，上面有標注的具體內容，因之前的文章中有提及，所以，想看大圖和標注的內容，還是點擊這里吧→_→三葉羅茨風機組成，下面小編還為大家整理了一份彩色三葉羅茨風機解剖圖，該圖展示的老款羅茨風機L型，如下圖：

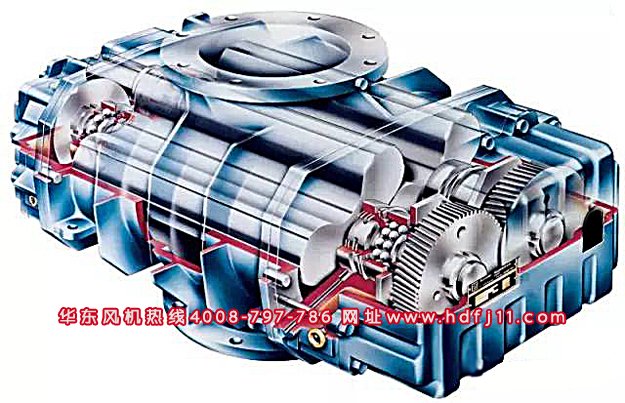

因?yàn)榭钍降脑?，現在很多羅茨風機廠家對其進行了整改設計，羅茨風機的結構基本如此，但不同廠家與不同廠家之間存在有細小差別。僅供參考學習之用。下面為大家提供的解剖圖為三葉羅茨風機的內部透視結構圖，如下：

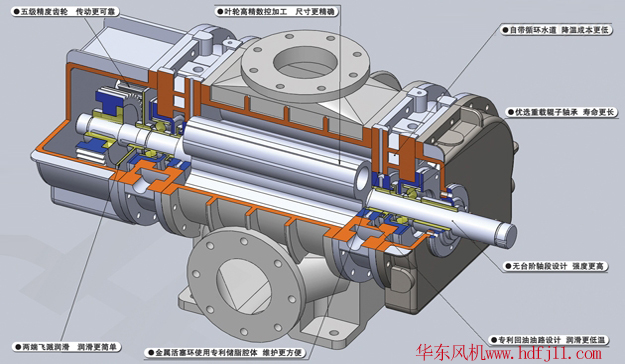

這樣進行展示更加立體，并且能夠清晰的看到葉輪、齒輪、軸承、油箱等零配件，隨著華東風機小編資料的不斷健全，還整理了一份1/4切面圖，如下圖：

三葉羅茨風機與二葉羅茨風機結構基本相同，葉輪更換成二葉的葉輪即可，因?yàn)榱_茨風機還有其他的結構形式，如密集型、水冷型等，還會有其他結構的解剖圖，但羅茨風機的主體結構圖基本如此。下面來一張三葉羅茨風機內部實景圖，如下：

這里華東小編要說明一下，上面圖片來源于網絡，并非華東風機廠家三葉羅茨風機內部結構實景，因?yàn)樵O(shè)計的原因，我們所設計的羅茨風機葉輪與上圖還是有一些差別的，還望大家注意。上面的圖片基本能夠讓我們了解羅茨風機的基本結構框架，如果我們想更加形象的了解羅茨風機的工作原理，可以到這里來看下羅茨風機的動態圖，點擊→_→羅茨風機動態圖，華東小編的圖片資料庫里還有哦~如：羅茨真空泵及其他12種風機泵動態圖，如果您想每天了解更多關于羅茨風機的知識，請收藏我們的網址哦~（www.fitnesshealthworld.com），如果您有羅茨風機的采購問題，可以聯系我們的官方客服熱線4008-797-786
